Les broyeurs à marteaux sont utilisés pour le broyage, la pulvérisation et la désagglomération d'échantillons mi-durs, durs, cassants, coriaces et fibreux.
Le broyeur à marteaux RETSCH HM 200 accepte des échantillons de grande taille, jusqu'à 100 mm, qui peuvent être broyés à moins de 0,8 mm, en fonction des propriétés de l'échantillon.
Le broyeur est parfaitement adapté au traitement de grands volumes par lots ou en continu, ce qui garantit un débit d'échantillons élevé. Grâce à des caractéristiques telles qu'une conception robuste, une manipulation aisée et un nettoyage rapide, le HM 200 est également adapté à une utilisation en laboratoire ou en usine pilote.

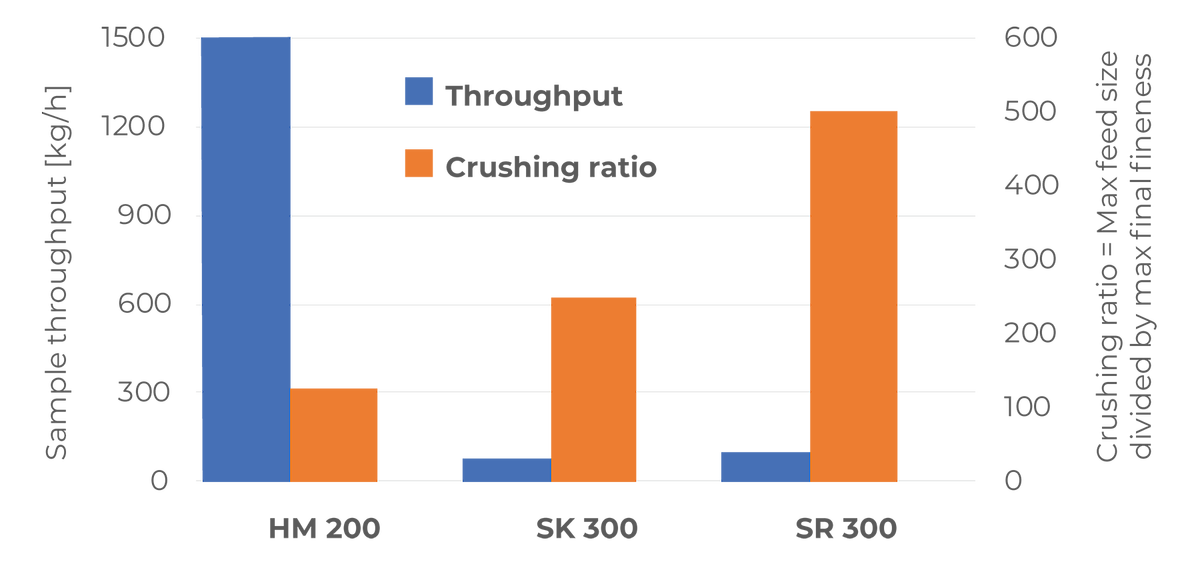

Ce diagramme montre une comparaison du broyeur à marteaux HM 200 avec deux broyeurs à rotor. Le débit d'échantillons extrêmement élevé du HM 200 est clairement visible. Le HM 200 montre une bonne efficacité de broyage de 125, qui est la valeur de la taille maximale de l'alimentation divisée par la taille de broyage la plus fine réalisable.
Le SR 300 et le SK 300 acceptent une taille d'alimentation maximale de 25 mm (contrairement au HM 200 qui accepte des tailles allant jusqu'à 100 mm) et broient les particules à une taille inférieure à 0,05 mm ou 0,1 mm respectivement - ce qui donne un rapport de broyage plus élevé.
Avantages

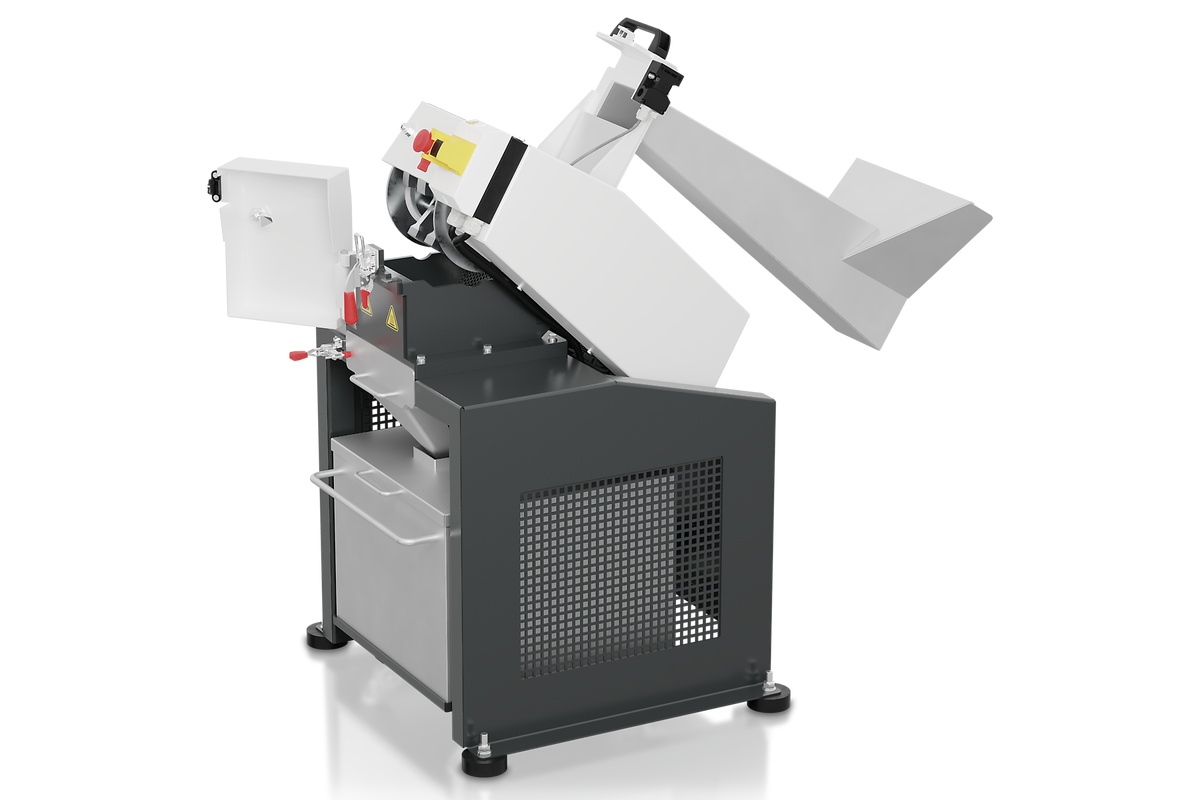

Nettoyage facile du rotor et des marteaux grâce à
Pour assurer une longue durée de vie à la machine, même lorsqu'elle est principalement utilisée pour des tâches de broyage difficiles, les pièces suivantes peuvent être remplacées par l'utilisateur :
Un interrupteur de sécurité et le moteur de freinage assurent l'arrêt immédiat de l'appareil, par exemple en cas d'ouverture involontaire de la porte.
La finesse finale de l'échantillon dépend des propriétés du matériau. Les matériaux durs et cassants peuvent être facilement broyés dans le HM 200 jusqu'à une granulométrie inférieure à 0,8 mm. La gamme de tamis avec des ouvertures de 2 mm à 40 mm permet une adaptation parfaite aux exigences de l'application.
Les échantillons durs, fibreux ou humides comme les jouets en plastique, le bois ou le charbon humide peuvent être broyés avec succès dans le broyeur à marteaux en choisissant un tamis à ouverture moyenne ou grande.

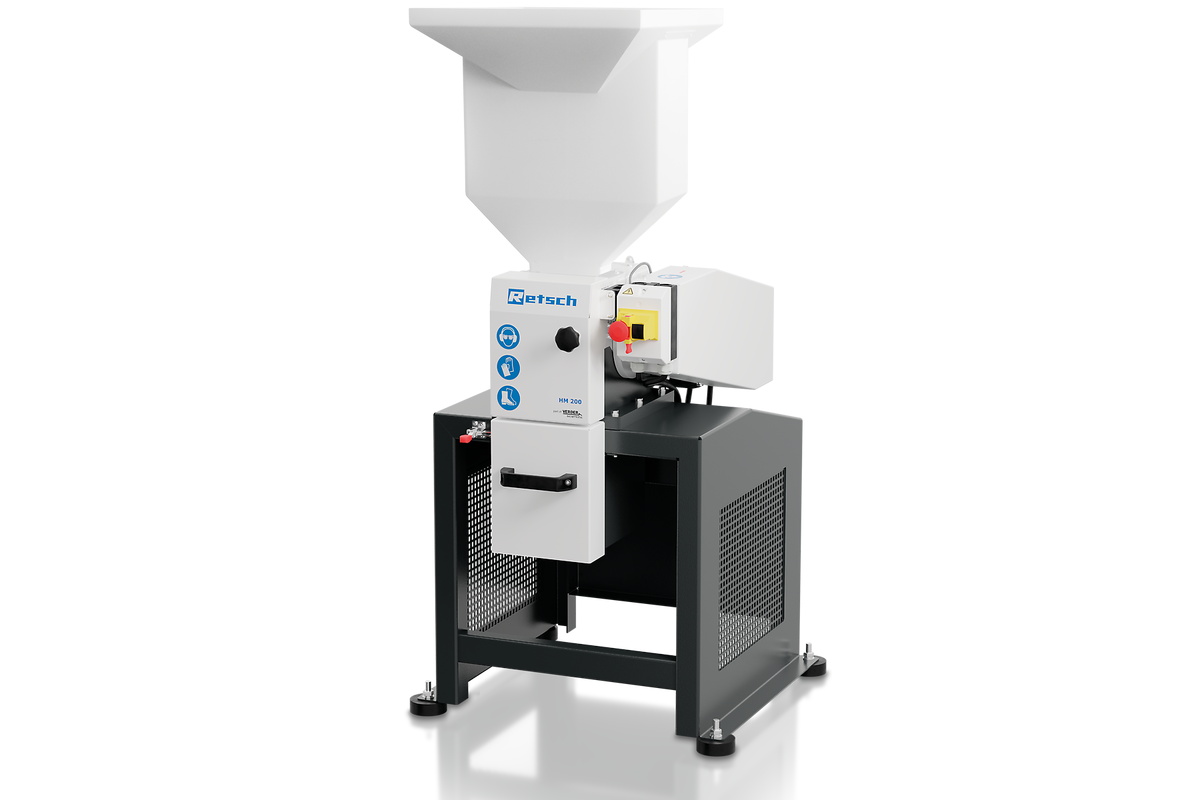

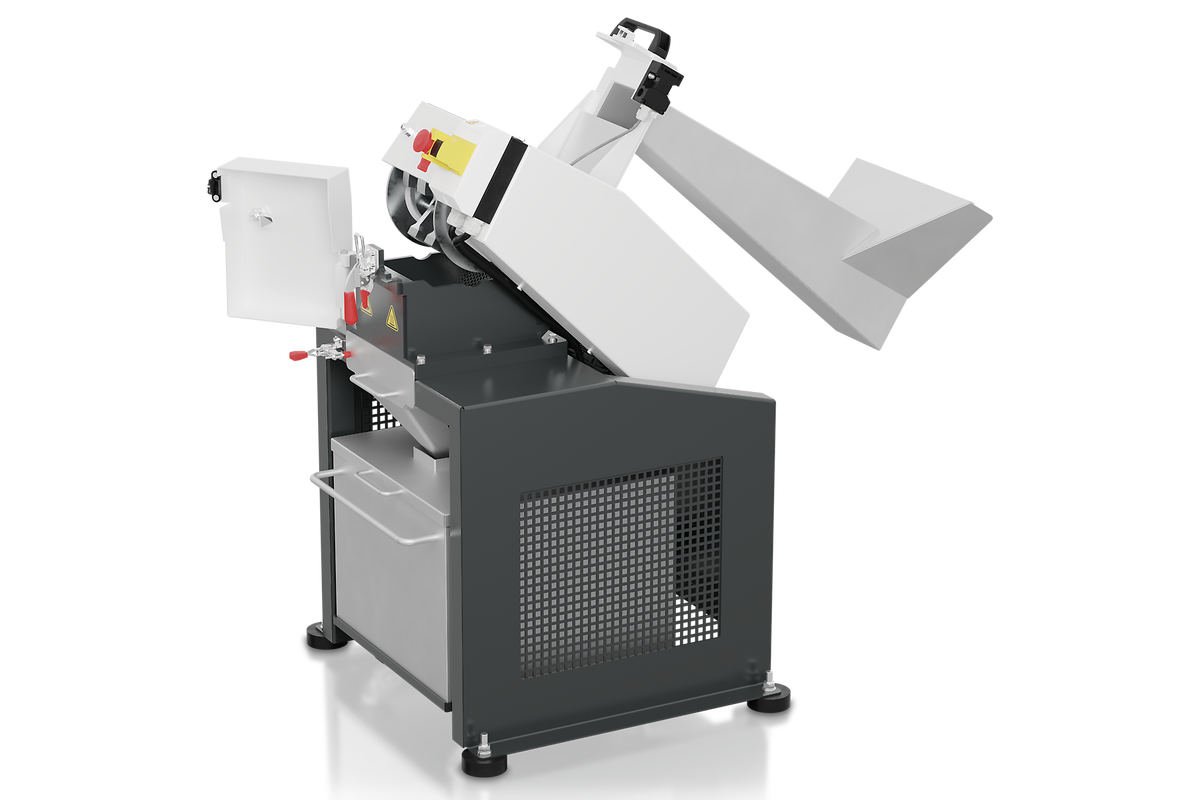

Le HM 200 convient aussi bien pour le broyage par lots que pour le broyage continu et peut être équipé de différentes trémies et systèmes de collecte.

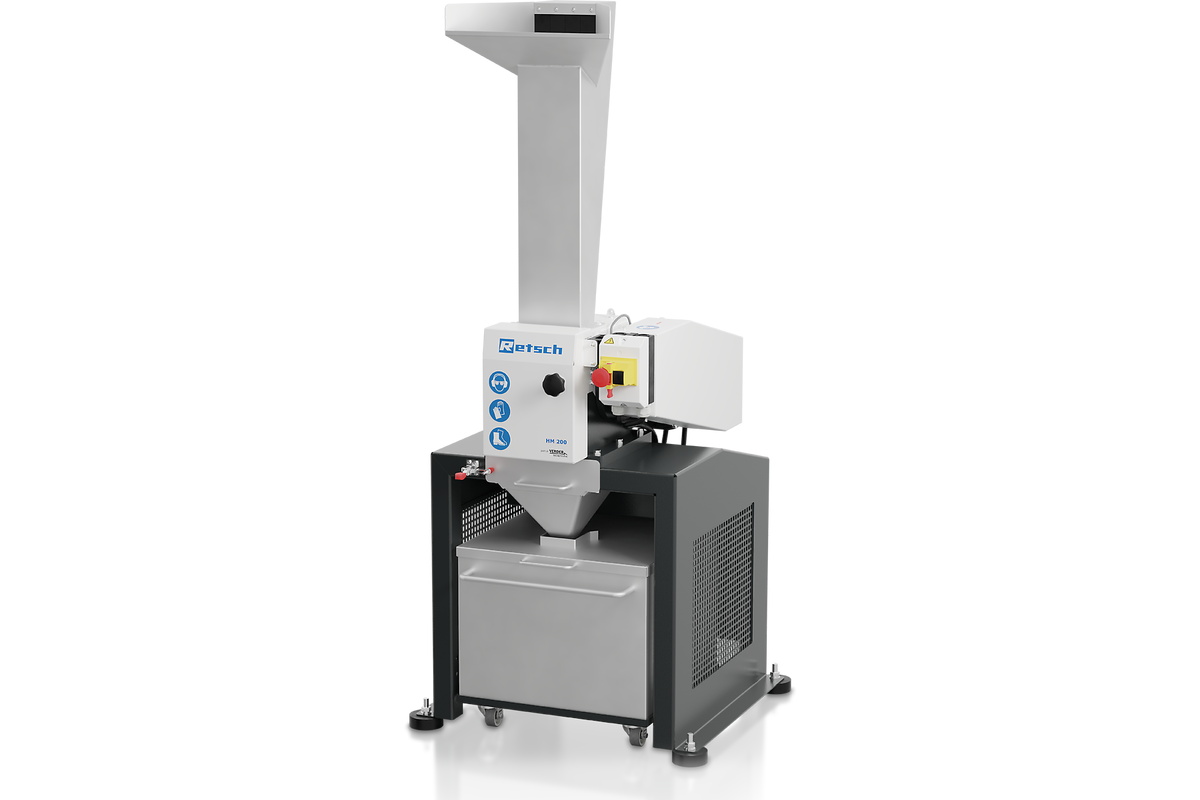

Trémie longue
Récipient collecteur
10 l
Récipient collecteur
30 l
Sortie par gravité pour un fonctionnement en continu
Le puissant broyeur à marteaux de RETSCH est parfaitement adapté au concassage préliminaire et au broyage fin de minerais, granit, céramique, quartz, scories, terre, charbon, verre, clinker de ciment, bois, plastiques, granulés alimentaires, aliments secs pour animaux, herbes séchées, etc.
Verre
Charbon
aliments pour animaux
herbes
Consultez notre base de données d'applications pour trouver la meilleure solution pour votre application.
| Applications | concassage grossier et pré-concassage, désagglomération |
| Champ d'application | Charbon, agriculture, chimie / plastiques, environnement / recyclage, food / feed, géologie / métallurgie, ingénierie/ électroniques, matériaux de construction, verre / céramiques |
| Matière chargée | mi-dur, dur, cassant, résistant, fibreux |
| Principe de broyage | impact, friction |
| Granulométrie initiale Max* | < 100 mm |
| Finesse finale* | < 0.8 mm |
| Charge / quantité alimentée* | up to 30 l depending on collecting receptacle |
| Vitesse à 50 Hz (60 Hz) | 3000 min-1 (3500 min-1) |
| Débit* | 1500 kg/h |
| Vitesse périphérique du rotor | 31.4 m/s |
| Diamètre du rotor | 200 mm |
| Types de rotors | 10 marteau pilon |
| Broyage à sec | Oui |
| Broyage à l'état humide | non |
| Broyage cryogénique | non |
| Matériau des outils de broyage | acier trempé 1.0503 (marteaux) ; acier 1.0330 (tamis) |
| Tailles des tamis | 2 / 3 / 4 / 5 / 6 / 8 / 10 / 15 / 40 mm |
| Système d'aspiration de la poussière | Oui |
| Version encastrable | Oui |
| Récipient collecteur | 10 l, 30 l, sortie continue |
| Entraînement | moteur triphasé |
| Puissance d'entraînement | 1.5 kW |
| Donnée d'alimentation électrique | différentes tensions |
| Connexion d'alimentation | triphasé |
| Indice de protection | IP 54 |
| l x H x P fermé | 320 x 960 x 800 mm |
| Poids net | ~ 150 kg |
| Normes | CE |
L'échantillon est introduit dans la chambre de broyage du broyeur à marteaux via la trémie.
Le HM 200 est équipé d'un arbre rotatif horizontal sur lequel sont montés 10 marteaux. Les marteaux oscillent librement sur le rotor et broient l'échantillon à grande vitesse dans la chambre de broyage. Avec les marteaux oscillants, contrairement aux marteaux fixes, le risque de blocage de la machine ainsi que l'usure sont minimisés. Le matériau est broyé sous l'effet de l'impact des marteaux et de l'impact dans la chambre de broyage. Dès que l'échantillon est suffisamment fin pour passer à travers le tamis, il tombe par la sortie par gravité dans un récipient collecteur.
Sous réserve de modifications techniques et d'erreurs
